功能简述/WT2605X

1. MCU和高级特性

1.1 CPU特性

Ø 带有DSP指令的32-bit高性能CPU，主频高达120MHz。

1.2 时钟和晶振

Ø 外置26MHz晶振。
Ø 3个32bit 通用定时器。
Ø 1个主系统看门狗。

1.3 高级外设接口

Ø GPIO内置上拉和下拉电阻器，可映射为功能IO。
Ø GPIO支持唤醒中断。
Ø 1个全双工UART。
Ø 1个SPI。
Ø 1个IR控制器。
Ø 1个SD卡主机控制器。
Ø 1个全速USB2.0 HOST/DEVICE 控制器。
Ø 内置PMU电源管理单元。

1.4 音频特性

Ø 带有16 bit DAC和16 bit ADC的音频编解码器。
Ø 支持音频均衡器调整。
Ø 支持采样率8，11.025，12，16，22.05,32，44.1和48KHz。
Ø 96dB SNR的高性能音频DAC以及90dB SNR ADC。

解决方案/WT2605X

标准MP3方案

WT2605X芯片支持标准MP3功能，WT2605X具有高信噪比的ADC以及DAC外设，分辨率高达16bit。同时具备标准的UART，按键控制播放等功能，可外挂U盘、TF卡、SPI Flash等存储器来存储音频文件，SPI FLash支持文件管理，可实现文件索引播放、文件名播放等功能。支持标准的MP3，WAV音频文件播放，也可解码播放APE、FLAC等音频文件（需定制）。详情可参考该方案说明书。

标准录音方案

WT2605X芯片支持录音功能，可实现MIC录音以及AUX录音，录音的数据可存放在U盘、 TF卡或者SPI FLash内，SPI FLash支持文件管理，可实现文件索引录音、文件名录音 等功能。通过UART接口与外部器件进行访问交互，录音文件的格式为MP3格式。可定制按键录音等功能。详情可参考该方案说明书。

远程下载方案

WT2605X芯片支持远程下载功能，通过配套4G或者WiFi模组，可将服务器上的音频数 据传输到本地存储器上，实现音频文件升级功能，方便用户便捷的更换播放语音， 4G/WiFi模组与WT2605X芯片以UART作为数据传输，交互接口。音频文件支持升级 到SPI Flash或者TF卡内。音频文件格式支持MP3，WAV。详情可参考该方案说明书。

录音上传方案

WT2605X芯片支持录音上传功能，录音数据支持通过UART接口实时输出，方便用户对 音频数据进行操作（如上传到服务器，或者语音识别等应用）。同时录音数据还可保存 在本地的存储器上，可选择为SPI Flash或者TF卡，U盘作为存储器。音频文件格式 支持MP3或者WAV。详情可参考该方案说明书。

流媒体方案

WT2605X芯片支持流媒体功能。可通过UART接收MP3音频数据解码播放，音频解码支 持32~320kbps，内置8KB缓冲空间，每次发送的数据不可超过8KB，待音频数据解码完 成后再发送下一包数据。详情可参考该方案说明书。

实时对讲方案

WT2605X芯片支持实时对讲功能。可实现将MIC采集的声音编码为MP3音频数据并通过 UART输出，也可通过UART接收MP3音频数据解码播放，该通讯方式为半双工，即MIC 采集音频数据输出的时候不可解码播放（解码和编码不可同时工作）。详情可参考该方 案说明书。

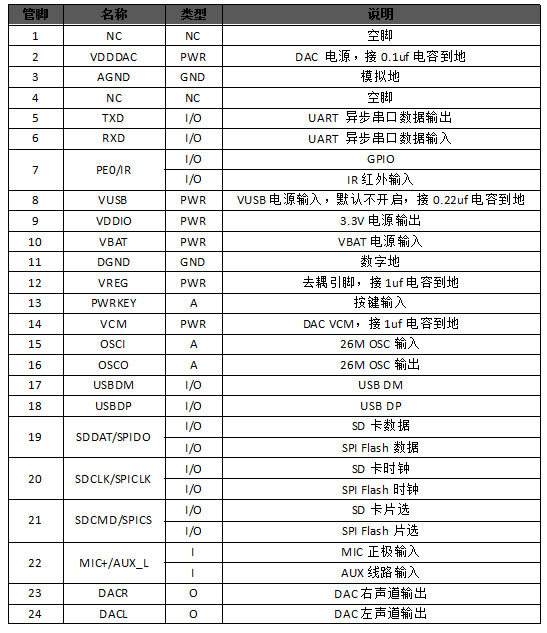

管脚介绍/WT2605X
