闹钟与我们的日常生活密不可分，不仅可以帮助我们计时，还能提醒我们按时作息。近年来，智能闹钟市场的持续火热，随着潜在用户的需求释放，智能闹钟的市场将进一步扩大。智能闹钟将不仅仅是一个闹钟，现在和未来更是赋予闹钟更加丰富和个性化的功能，如倒计时、声控报时、定时伴睡夜灯、炫彩夜灯、睡眠训练、节能/声控唤醒、语音播报等。
然而，随着智能闹钟的功能丰富多样性发展，方案开发商及生产厂家为提升用户体验，通过创新提升产品竞争力而面临着智能闹钟的电路越来越复杂，需求的元器件越来越多，以实现多样化的各种功能（定时、多样显示、声控、睡眠训练等），在产品综合BOM成本不断提高的同时，产品开发周期也越来越长。
普通的闹钟方案，需要通过MCU+充电芯片+触摸芯片+语音芯片+数码管驱动IC等5个甚至更多元器件来实现闹钟的智能化及个性化（如：在做闹钟设定、时间设定的时候，有些方案设计需要通过增加蓝牙芯片来校准时间、选择闹钟音乐、设定闹钟时间等，而蓝牙芯片的售价一般较高，在3.5~4.5元区间），器件多代表着电路设计相对复杂，电路板体积大，成本高，对生产组装工艺的要求高、功耗高。
多、快、好、省的三合一单芯片解决方案
通过前文的简单介绍，我们可以看到目前智能闹钟等消费电子产品的开发设计存在着痛点。产品个性化开发难度较大。上海小语音凭借多年的语音技术研究经验积累，持续发力语音芯片的扩展功能，并形成多功能拓展的标准化器件。公司持续在语音行业应用方案设计上的标准化创新，主要表现在以下4个方面：1）节省综合BOM物料数量；2）降低综合BOM成本；3）缩短产品开发周期，节约研发成本；4）集成度越来越高，体积小。
上海小语音新推出的WT588F02KD，较大程度上减少了智能闹钟等个性化产品的开发难度，可以节省一颗MCU、显示驱动IC、语音播报IC等器件，同时不需要增加蓝牙芯片即可实现时间校准、音乐曲目选择、时间设定等功能。产品设计工程师可以根据自身产品需求，利用WT588F02KD丰富的IO口资源及多样功能，用单颗芯片设计以实现不同的个性化功能，提升产品市场竞争力。WT588F02KD方案应用概述如下：
多：可扩展功能多，单颗芯片（WT588F02KD）可实现语音播报+触摸+数码管显示驱动，IO口资源丰富，直接代替MCU功能。
快：外围电路简单，减少器件，加快产品研发进度，缩短产品开发周期，提高生产效率，直接节约开发成本。
好：芯片性能稳定，功能丰富，上海小语音提供快捷周全的技术服务支持及规范的技术指导文档。
省：节省开发周期，降低综合BOM成本，既省时间又省成本。产品方案开发的人力成本高，WT588F02KD集成了语音播报、数码管显示驱动等功能，以及有丰富的扩展资源，单芯片可以完成语音交互、显示驱动、MCU功能。WT588F02KD=MCU+语音芯片，可以说WT588F02KD语音芯片就是一颗MCU芯片，开发工程师能够通过WT588F02KD做到高效开发。
综上所述，上海小语音WT588F02KD语音芯片，其丰富的可扩展功能可以使工程师在智能闹钟等消费类电子产品的方案设计上做到快速、低成本开发，同时可根据产品需求简便快捷的开发拓展各类个性化功能。下面我们以应用实例：WT588F02KD智能闹钟设计方案直观的呈现：
WT588F02KD智能闹钟方案设计实例
1）智能闹钟方案概述

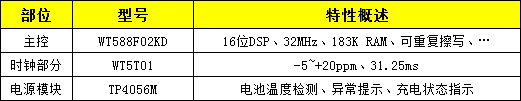

2）器件选型
a.设计原理图
3）应用框架图
4）WT588F02KD基本功能和特点
1.16位DSP语音芯片、32Mhz内部振荡；
2.工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）
3.16bit的PWM输出，可直接驱动8R 0.5W喇叭；
4.支持6K~32Khz的WAV文件；
5.客户可以通过配套下载测试板在线更换芯片内部语音内容；
6.带语音提示功能（完整的WT588F标准播放功能）；
7.支持32768段地址，有更多需求可以扩展；
8.芯片内部有183K byte 的存储空间（不包括主控程序）。
9.芯片主控程序和内置存储数据均可擦除再烧写。
10.读取当前时钟信息： 年、月、日、时、分、秒、周
11.设置当前时间信息： 年、月、日、时、分、秒
12.设置报警信息：列表 20组报警
13.放置用户数据（读写）：256个字节 放在FLASH里面
14.低电压检测功能，当电压低于3.3V时，不播放语音，并将低电压标志位置
上海小语音作为一家专注于语音技术研究的高新技术企业，始终坚持以“服务好工程师”为目标，以行业语音交互器件标准化为方向，致力于让复杂变简单，提供快捷的语音、智能物联网应用解决方案。WT588F02KD应用设计方案，在智能闹钟、智能水杯、雾化器等消费电子行业领域内已有成熟的应用案例。消费类电子产品应用是公司重要的发展领域，未来，上海小语音将在更多行业推出标准化语音芯片，进一步提升工程师的设计体验，为消费类电子行业标准化赋能。
