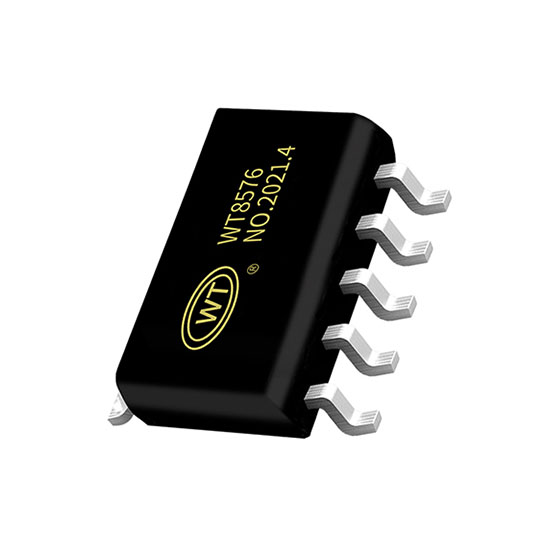

WT8576是一款带AB/D切换，双桥音频功率放大器芯片，采用6.0V电源供电；在THD+N等于10% 情况下，能为一个4Ω的负载提供2X4.5W的连续功率，WT8576双通道音频功率放大器是为需要输出高质量音频功率的系统设计的，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。WT8576采用双通道设计使芯片具有了桥式联接扬声器放大工作模式，简化了音频系统的外围电路设计。WT8576内置了低功耗待机电路和过热保护电路，同时内置了杂音消除电路，可以消除芯片启动和关断过程中的咔嗒声或噼噗声。WT8576提供了ESOP10L的封装形式，额定的工作温度范围为-40C至85C。



管脚介绍/PIN INTRODUCTION

---

应用电路/APPLICATION CIRCUIT

---

功放芯片选型/MODEL SELECTION

---



产品型号	供电范围V	输出功率W	声道数	功放类型	静态电流mA	关断电流uA
WT4890	2.2-5.5	8欧1W	单声道	AB类	3~9	0.1~0.5
WT8302	2.5-6	4欧2.9W	单声道	D类	3	＜0.1
WT85711E	2.5-5.5	2欧5W	单声道	AB/D类	5	＜0.1
WT8002	2.5-5.5	4欧2.5W	单声道	D类	3	0.1~0.5
WT8509E	2.5-9.2	4欧8W	单声道	AB/D类	3	＜0.1
WT8623E	5.7~17	4欧30W	单声道	D类	6.5~9	20~50
WT8576E	2.7~6.2	4欧4W*2	双声道	AB/D类	7~13	＜0.1
WT9110	5~15V	2~4欧（13~27）W	单声道	AB/D类	20~30	＜2
WT8673E	5~26V	4欧80W*1/8欧40W*2	单/双声道	D类	6.5~9	20~50
